基本上主機板所附Award BIOS便包含了CMOS SETUP程式，以供使用者自行依照需求，設定不同的數據，使電腦正常工作，或執行特定的功能。CMOS
SETUP會將各項數據儲存於主機板上內建的CMOS RAM中，當電源關閉時，則由主機板上的鋰電池繼續供應CMOS RAM所需電力。
一、進入CMOS
SETUP程式
當電源開啟之後，BIOS開始進行POST（Power
On Self Test開機自我測試）時， 按下＜Del＞鍵便可進入Award BIOS的CMOS SETUP主畫面中。如果您來不及在POST過程中按下＜Del＞鍵順利進CMOS
SETUP，那麼可以補按＜Ctrl＞＋＜Alt＞＋＜Del＞暖開機或按下機殼上的Reset按鈕，以重新開機再次進POST程序，再按下＜Del＞鍵進入CMOS
SETUP程式中。(有些电脑是按Ctrl+Alt+Esc三键、有些是按F10键，具体要看屏幕上的提示)
二、操作按鍵說明
| ↑（向上鍵） |
移到上一個項目 |
| ↓（向下鍵） |
移到下一個項目 |
| ←（向左鍵） |
移到左邊的項目 |
| →（向右鍵） |
移到右邊的項目 |
| Esc 鍵 |
回到主畫面，或從主畫面中結束SETUP程式 |
| Page Up鍵 |
改變設定狀態，或增加欄位中之數值內容 |
| Page Down鍵 |
改變設定狀態，或減少欄位中之數值內容 |
| F1 功能鍵 |
可顯示目前設定項目的相關說明 |
| F2 功能鍵 |
改變SETUP視窗的顏色，有16組顏色可選擇 |
| F3 功能鍵 |
功能保留 |
| F4 功能鍵 |
功能保留 |
| F5 功能鍵 |
可載入該畫面原先所有項目設定(但不適用主畫面) |
| F6 功能鍵 |
可載入該畫面之BIOS預設設定(但不適用主畫面) |
| F7 功能鍵 |
可載入該畫面之SETUP預設設定(但不適用主畫面) |
| F8 功能鍵 |
功能保留 |
| F9 功能鍵 |
功能保留 |
| F10 功能鍵 |
儲存設定並離開CMOS SETUP 程式 |
三、如何使用輔助說明
1、主畫面的輔助說明
當您在SETUP主畫面時，隨著選項的移動，底下便跟著顯示︰目前被選到的SETUP項目的主要設定內容。
2、設定畫面的輔助說明
當您在設定各個欄位的內容時，只要按下＜F1＞，便可得到該欄位的設定預設值及所有可以的設定值，如BIOS預設值或CMOS
SETUP預設值，若欲跳離輔助說明視窗，只須按鍵即可。
四、主畫面功能

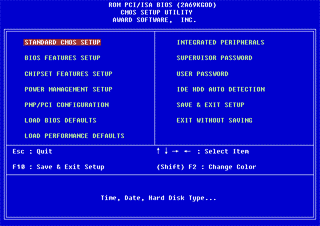

當您進入CMOS SETUP設定畫面時，便可看到如下之主畫面,從主畫面中可以讓你選擇各種不同之設定選單,你可以用上下左右鍵來選擇你要設定之選項並按Enter進入子選單。
1、Standard CMOS
setup(標準CMOS設定)：設定日期、時間、軟硬碟規格、及顯示器種類。
2、BIOS features
setup(BIOS功能項設定)：設定BIOS提供的特殊功能，例如病毒警告、開機磁碟優先順序、磁碟代號交換....等。
3、Chipset features
setup(晶片組特性設定)：設定主機板採用的晶片組相關運作參數，例如「DRAM Timing」、「ISA Clock」....等。
4、Power management
setup(省電功能設定)：設定CPU、硬碟、GREEN螢幕等裝置的省電功能運作方式。

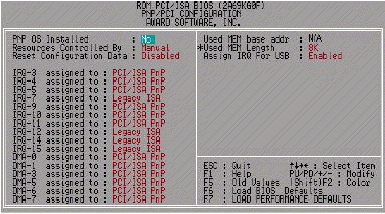

5、PNP/PCI configuration(即插即用與PCI組態設定)：設定ISA之PnP即插即用介面以及PCI介面的相關參數。

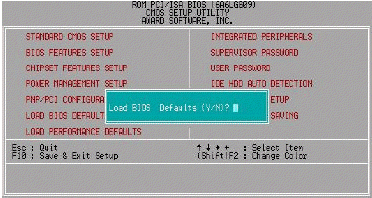

6、Load BIOS defaults(載入BIOS預設值)：執行此功能可載入BIOS的CMOS設定預設值，此設定是比較保守，但較能進入開機狀態的設定值。

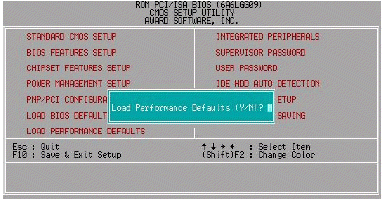

7、Load Performance
defaults(載入Performance預設值)：執行此功能可載入PERFORMANCE的CMOS設定預設值，此設定是較能發揮主機板速度的設定。

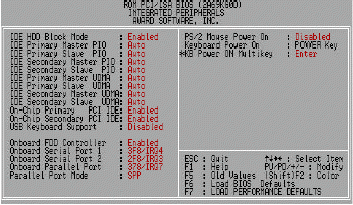

8、Integrated peripherals
(內建整合週邊設定)：在此設定畫面包括所有週邊設備的的設定。如COM Port 使用的IRQ 位址，LPT Port 使用的模式SPP、EPP或ECP以及IDE
介面使用何種PIO Mode…等。

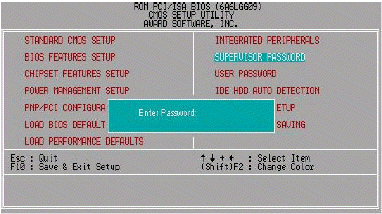

9、Supervisor password
(管理者的密碼)：設定一個密碼，並適用於進入系統或進入SETUP修改CMOS設定。
10、User password
(使用者密碼)：設定一個密碼，並適用於開機使用PC及進入BIOS修改設定。

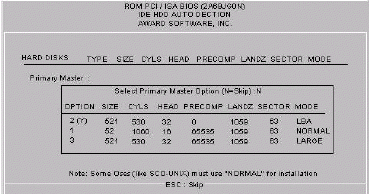

11、IDE HDD auto
detection (自動偵測IDE硬碟)：自動偵測IDE的參數設定，並可選擇寫入CMOS（記得要存檔）。
12、Save & exit
setup (儲存並結束)：儲存所有設定結果並離開SETUP程式，此時BIOS會重新開機，以便使用新的設定值，按＜F10＞亦可執行本選項。

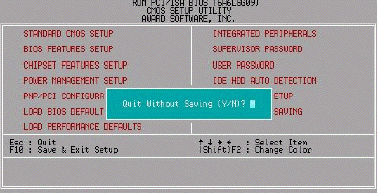

13、Exit without
save (結束SETUP程式)：不儲存修改結果，保持舊有設定重新開機，按亦可直接執行本選項。

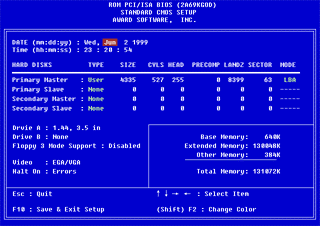

五、標準CMOS設定說明
在STANDARD CMOS SETUP中，主要是為了設定IDE硬碟的種類，以順利開機，除此之外，還有日期、時間、軟碟規格、及顯示卡的種類可以設定。
1、Date(mm:dd:yy)
(日期設定)：即設定電腦中的日期，格式為「星期，月/日/年」，各欄位設定範圍如下表示：
| week |
由目前設定的「月/日/年」自萬年曆公式推算出今天為星期幾，此欄位無法自行修改 |
| month |
1到12月 |
| date |
1到28/29/30/31日，視月份而定 |
| year |
1994到2079年 |
2、Time(hh:mm:ss)
(時間設定)：即設定電腦中的時間是以24小時為計算單位，格式為「時：分：秒」舉例而言，下午一點表示方式為13 : 00 : 00。當電腦關機後，RTC功能會繼續執行，並由主機板的電池供應所需電力。
3、Primary HDDs / Secondary
HDDs(第一組硬碟/第二組硬碟參數設定)：設定第一、二組IDE硬碟參數規格，設定方式有兩種，建議的是設定方式是採方式1，但經常更換IDE硬碟的使用者則可採方式2，省去每次換硬碟都要重新設定CMOS的麻煩。
方式1：設成User TYPE，自行輸入下列相關參數，即CYLS、HEADS、SECTORS、MODE，以便順利使用硬碟。
方式2：設定AUTO，將TYPE及MODE皆設定AUTO，讓BIOS在POST過程中，自動測試IDE裝置的各項參數直接採用。
| CYLS. |
Number of cylinders(磁柱的數量) |
| HEADS |
Number of heads(磁頭的數量) |
| PRECOMP |
Write precomp |
| LANDZONE |
Landing zone |
| SECTORS |
Number of sectors(磁區的數量) |
如果沒有裝設硬碟，請選擇”NONE”後按 。
4、Drive A type / Drive
B type可設定的項目如下表示：
| None |
沒有安裝磁碟機 |
| 360K, 5.25 in. |
5.25吋磁碟機，360KB容量 |
| 1.2M, 5.25 in. |
5.25吋磁碟機，1.2MB容量 |
| 720K, 3.5 in. |
3吋半磁碟機，720KB容量 |
| 1.44M, 3.5 in. |
3吋半磁碟機，1.44MB容量 |
| 2.88M, 3.5 in. |
3吋半磁碟機，2.88MB容量 |
5、Floppy 3 Mode Support
(支援日本常用之3 Mode規格軟碟)
| Disabled |
沒有安裝任何3 Mode軟碟 |
| Drive A |
A:安裝的是3 Mode軟碟 |
| Drive B |
B:安裝的是3 Mode軟碟 |
| Both |
A:與B:安裝的都是3 Mode軟碟 |
6、Video：設定電腦之要顯示介面，包括以下各種選擇：
| EGA/VGA |
加強型顯示介面，EGA, VGA, SVGA, or PGA彩色螢幕均選此項 |
| CGA 40 |
Color Graphics Adapter，40行顯示模式 |
| CGA 80 |
Color Graphics Adapter，80行顯示模式 |
| MONO |
黑白單色介面 |
7、Halt on(暫止選項設定)：當開機時，若POST偵測到異常，是否要提示，並等候處理？可選擇的項目有：
| NO Errors |
不管任何錯誤，均開機 |
| All Errors |
有何錯誤均暫停等候處理 |
| All, But Keyboard |
有何錯誤均暫停，等候處理，除了鍵盤以外 |
| All, But Diskette |
有何錯誤均暫停，等候處理，除了軟碟以外 |
| All, But Disk/Key |
有何錯誤均提示，等候處理，除了軟碟、鍵盤以外 |
8、Memory(記憶體容量顯示)：目前主機板所安裝的記憶體皆由BIOS之POST(Power
On Self Test)自動偵測，並顯示於STANDARD CMOS SETUP右下方。
Base
Memory(傳統記憶體容量)：PC一般會保留640KB容量做為MS-DOS作業系統的記憶體使用空間。
Extended
Memory(延伸記憶體容量)：可做為延伸記憶體的容量有多少，一般是總安裝容量扣除掉Base及Other Memory之後的容量，如果數值不對，可能是有Module沒安裝好，請仔細檢查。
Expanded Memory(擴充記憶體容量)：EMS是由Lotus/Intel/Microsoft(LIT)所制定的，EMS透過swap動作使應用程式能存取系統上所有記憶體，改善了以往DOS應用程式無法使用640K以上記憶體的缺點。EMS
swap記憶體是以64K為單位。若要使用EMS記憶體時, 須掛上EMS之驅動程式才能使用。
Other
Memory(其它記憶體容量)：通常是指BIOS從記憶體容量中,取384KB容量，做為BIOS Shadow功能的用途(Shadow
RAM)。主要是在開機時，BIOS將一些裝置的驅動程式Copy到DRAM上面，使BIOS的執行速度提昇，有助PC整體的效益。

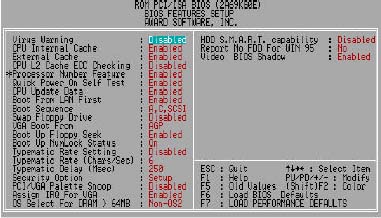

六、BIOS
功能設定
※當您安裝Pentium III 的中央處理器時, 系統會自動偵測並顯示出此項。
1、Virus Warning(病毒警告)預設值：Disabled
| Enabled |
啟動此功能，當硬碟的啟動磁區或分割區被改寫時，會發出警告訊息，由使用者決定是否要被寫入。 |
| Disabled |
不啟動此功能 |
2、CPU Internal Cache
/ External Cache（CPU內、外部快取）預設值：Enabled
| Enabled |
啟動CPU內、外部快取 |
| Disabled |
关閉CPU內、外部快取 |
3、CPU L2 Cache ECC
Checking（CPU L2快取記憶體錯誤檢查修正）預設值：Disabled
| Enabled |
採用CPU L2快取記憶體錯誤檢查修正 |
| Disabled |
不採用CPU L2快取記憶體錯誤檢查修正 |
4、Processor Number
Feature（当您安裝Pentium III 的中央處理器時, 系統會自動偵測並顯示出此項）預設值：Enabled
| Enabled |
系統自動偵測到Pentium III 中央處理器 |
| Disabled |
关閉此功能 |
5、Quick Power On Self
Test（快速開機自我測試）設定BIOS採用快速的POST方式，也就是簡化測試的方式與次數，讓POST過程所需時間縮短。無論設成Enabled或Disabled，當POST進行時，仍可按＜Esc＞跳過測試，直接進入開機程序，預設值：Enabled
| Enabled |
採用快速POST方式 |
| Disabled |
不採用快速POST方式 |
6、CPU Update Data（CPU更新資料功能）預設值：Enabled.
| Enabled |
採用CPU 更新資料功能 |
| Disabled |
不採用CPU 更新資料功能 |
7、Boot From LAN First（網路開機功能）透過這功能可啟動網路遠端開機功能。预設值：Enabled
| Enabled |
啟動網路開機功能 |
| Disabled |
关閉網路開機功能 |
| AUTO |
自動偵測網路卡開機功能 |
您可設定”Auto” 或“Enabled” 來設定網路卡開機功能.
8、Boot
Sequence（開機優先順序）透過這功能可決定在開機時由那一個磁碟機載入作業系統。預設值：A,C,SCSI
| X1, X2, X3 |
系統會先偵測X1磁碟機，然後是X2磁碟機，再來才是X3 磁碟機 |
9、Swap Floppy Drive（交換軟碟代號）預設值：Disabled.
| Enabled |
在DOS模式下，A:與B:的磁碟位置對調 |
| Disabled |
A:與B:位置維持正常 |
10、VGA Boot From(開機顯示選擇)預設值：AGP
| AGP |
系統會從AGP 顯示卡開機 |
| PCI |
系統會從PCI 顯示卡開機 |
11、Boot Up Floppy
Seek（開機時測試軟碟）設定在PC開機時，POST程式需不需要對FLOPPY做一次SEEK測試。預設值：Enabled
| Enabled |
要對Floppy做Seek測試 |
| Disabled |
不必對Floppy做Seek測試 |
12、Boot Up NumLock
Status（起始時數字鍵鎖定狀態）預設值：On
| ON |
開機後將數字區設成數字鍵功能 |
| OFF |
開機後將數字區設成方向鍵功能 |
13、Typematic Rate
Setting（鍵盤重覆率設定）預設值：Disabled.
| Enabled |
啟動鍵盤重覆率設定 |
| Disabled |
關閉鍵盤重覆率設定 |
14、Typematic Rate
(Chars / Sec,字元／秒，每秒重覆率)預設值：6
15、Typematic Delay
(設定首次延遲時間)預設值：250（即0.25秒）
| 250-1000 |
按下鍵盤後，超過多久時間，便執行每秒重覆次數，設定範圍有0.25/0.5/0.75/1秒 |
16、Security Option（檢查密碼方式）預設值：Setup.
| System |
無論是開機或進入CMOS SETUP均要輸入密碼 |
| Setup |
只有在進入CMOS SETUP時才要求輸入密碼 |
欲取消密碼之設定時，只要於SETUP內重新設定密碼時，不要按任何鍵，直接按＜Enter＞使密碼成為空白，即可取消密碼的設定。
17、PCI/VGA Palette
Snoop（顏色校正）當您安裝MPEG後，若顯示顏色異常，可設定此值為Enabled，以校正顏色輸出。預設值：Disabled
| Enabled |
要作顏色校正動作 |
| Disabled |
不需要作顏色校正動作 |
18、Assign IRQ For
VGA (分配IRQ 給VGA)預設值：Enabled
| Enabled |
分配IRQ 給VGA |
| Disabled |
關閉IRQ 給VGA |
19、OS Select For DRAM>64MB（設定OS2使用記憶體容量）預設值：Non-OS2
| Non-OS2 |
非使用IBM OS/2作業系統 |
| OS2 |
使用IBM OS2，且DRAM容量大於64MB |
20、HDD S.M.A.R.T.
Capability ( 硬碟自我檢測功能)預設值:Disable.
| Enable |
啟動硬碟S.M.A.R.T. 的功能 |
| Disable |
關閉硬碟S.M.A.R.T. 的功能 |
21、Report No FDD For
WIN 95 (分配IRQ6給FDD)預設值：No
| No |
分配IRQ6給FDD |
| Yes |
FDD自動偵測IRQ6 |
22、Video BIOS Shadow（使用VGA
BIOS Shadow）設定Video BIOS Shadow功能，可以在開機時，將VGA BIOS從VGA卡上，拷貝一份到主機板上DRAM裏執行，以提昇VGA
BIOS執行速度，相當地，整體的顯示速度也將大幅提昇。預設值：Enabled
| Enable |
開啟Video BIOS Shadow功能 |
| Disable |
關閉Video BIOS Shadow功能 |

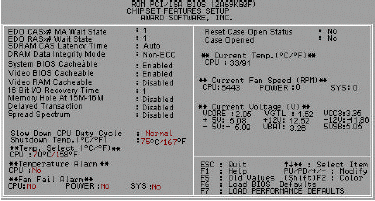

七、主機板晶片組的進階功能設定
1、EDO CASx# MA Wait
State (EDO CASx# MA 等待時間)預設值: 1
| 1 |
設定EDO CASx# MA Wait State為1. |
| 2 |
設定EDO CASx# MA Wait State為2. |
2、EDO RASx# Wait State(EDO
RASx# 等待時間)預設值：1.
| 1 |
设定EDO RASx# Wait State為1. |
| 2 |
設定EDO RASx# Wait State為2. |
3、SDRAM CAS latency
Time(SDRAM CAS 延遲時間)預設值：Auto
| 2 |
設定SDRAM CAS Latency 為2 |
| 3 |
设定SDRAM CAS Latency 為3 |
| Auto |
若使用之SDRAM有SPD, 則會自動設定CAS latency Time |
4、DRAM Data Integrity
Mode(記憶體資料完整傳輸模式)預設值：Non-ECC
| Non-ECC |
用於標準64bit DIMM記憶體模組 |
| ECC |
用於標準72bit ECC規格DIMM記憶體模組 |
5、System BIOS Cacheable
(系統BIOS快取功能)預設值： Enabled
| Enabled |
啟動System BIOS cacheable. |
| Disabled |
關閉System BIOS cacheable. |
6、Video BIOS Cacheable
(顯示BIOS 快取功能)預設值： Enabled
| Enabled |
啟動Video BIOS cacheable. |
| Disabled |
關閉Video BIOS cacheable. |
7、Video RAM Cacheable(顯示記憶體快取功能)預設值：
Disabled.
| Disabled |
關閉Video RAM Cacheable. |
| Enabled |
啟動Video RAM Cacheable. |
8、16 Bit I/O Recovery
Time(16位元I/O訊號延遲修正時間)預設值：1
| 1-4 |
可設定16位元I/O訊號延遲修正時間的範圍: 1-4 |
| NA |
无 |
9、Memory Hole At 15M-16M(保留記憶體15M-16M之間)預設值：Disabled
| Disabled |
一般設定 |
| Enabled |
設定Address=15~16MB remap to ISA BUS. |
10、Delayed Transaction(延遲訊號交易)預設值：Disabled.
| Disabled |
一般運作 |
| Enabled |
用於系統中較慢的ISA裝置 |
11、Spread Spectrum(主頻頻譜擴散)預設值：Disabled.
| Disabled |
一般運作 |
| Enabled |
啟動主頻頻譜擴散 |
12、Slow Down CPU Duty
Cycle (降低CPU運算速度的百分比設定)預設值:Normal.
| Normal |
設定CPU運算速度的百分比為不變 |
| 12.5% |
設定CPU運算速度的百分比降低為12.5% |
| 25.0% |
設定CPU運算速度的百分比降低為25.0% |
| 37.5% |
設定CPU運算速度的百分比降低為37.5% |
| 50.0% |
設定CPU運算速度的百分比降低為50.0% |
| 62.5% |
設定CPU運算速度的百分比降低為62.5% |
| 75.0% |
設定CPU運算速度的百分比降低為75.0% |
13、Shutdown Temp.
(°C / °F) (溫度過熱關機功能，此功能只影響有支援ACPI功能的作業系統)預設值: 75°C / 167°F
| Disabled |
正常運作 |
| 60°C/140°F |
監控CPU溫度在60°C / 140°F, 若是大於60°C / 140°F 系統將會自動關機. |
| 65°C/149°F |
監控CPU溫度在65°C / 149°F, 若是大於65°C / 149°F 系統將會自動關機. |
| 70°C/158°F |
監控CPU溫度在70°C / 158°F, 若是大於70°C / 158°F 系統將會自動關機. |
| 75°C/167°F |
監控CPU溫度在75°C / 167°F, 若是大於75°C / 167°F 系統將會自動關機. |
14、Temp. Select (°C
/ °F) (CPU溫度設定值)預設值:70°C / 158°C
| 65°C / 149°F |
偵測CPU設定值65°C / 149°F |
| 70°C / 158°F |
偵測CPU設定值70°C / 158°F |
| 75°C / 167°F |
偵測CPU設定值75°C / 167°F |
| 80°C / 176°F |
偵測CPU設定值80°C / 176°F |
| 85°C / 185°F |
偵測CPU設定值85°C / 185°F |
| 90°C / 194°F |
偵測CPU設定值90°C / 194°F |
| 95°C / 203°F |
偵測CPU設定值95°C / 203°F |
15、Temperature Alarm
(過溫警告)預設值:No
| NO |
當CPU過溫,系統不會提示警告 |
| Yes |
當CPU過溫,系統會提示警告 |
16、Fan Fail Alarm
(CPU風扇故障警告功能)
| Yes |
啟動CPU風扇故障警告 |
| NO |
關閉CPU風扇故障警告 |
17、Case Open Status預設值:No
18、Case Opened如果您的電腦外殼是關閉的,
“ Case Opened” 這項值將會是“No”.如果您的電腦外殼是曾經被打開的, “ Case Opened” 這項值將會是“YES”.如果您希望重置“Case
Opened” 的值, 將”Reset Case Open Status” 的值設為“Yes” 並重新開機即可.
19、Current
Temp. (°C / °F) (現在CPU的溫度)自動偵測CPU 溫度
20、Current
Fan Speed (RPM) (現在風扇的轉速)自動偵測風扇的轉速
21、Current
Voltage (v) 自動偵測

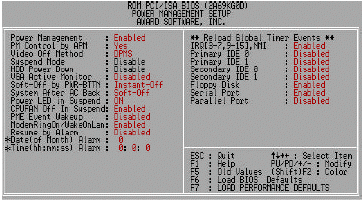

八、省電功能設定
※ 此兩項目在上個項目” Resume by Alarm “ 被啟用，才會出現。
1、Power Management（省電功能）預設值：Enabled.
| Enabled |
開啟省電功能 |
| Disabled |
關閉省電功能 |
2、PM Control by APM（由APM管理省電功能）預設值：Yes.
| Yes |
可由APM管理Power Management功能 |
| NO |
不由APM管理Power Management功能 |
3、Video Off Method（螢幕省電的方式）當BIOS欲使螢幕進入省電狀態時，要採用那一種方式進行。預設值：DPMS
| V/H SYNC + Blank |
由BIOS停止水平、垂直訊號輸出，支援省電功能的Monitor自然就會關閉電源 |
| Blank Screen |
在進入省電模式時，BIOS僅將螢幕訊號中止，此時螢幕完全沒有顯示，也是省電方式的一種 |
| DPMS |
BIOS會依照DPMS標準來管理螢幕的電源 |
4、Suspend Mode
（停滯模式）設定PC多久沒有使用時，便進入Suspend省電模式，將CPU工作頻率降到0Mhz，並分別通知相關省電設定（如CPU
FAN、Video off），以便一併進入省電狀態。預設值：Disable.
| Disabled |
不使用Suspend Mode |
| 1 min – 1 Hour |
設定時間，範圍是從1分鐘到1個小時 |
5、HDD Power Down（硬碟電源關閉模式）預設值：Disable.
| Disable |
不使用此功能 |
| 1-15 mins. |
設定時間，範圍是從1到15分鐘 |
6、VGA Active Monitor（監視VGA訊號狀態）當Mouse、Keyboard均無動作時，但VGA仍有不斷的訊號產生（如播放VCD），是否也算是在工作中，如設成Enabled便是，那麼看VCD時，即使Mouse、Keyboard很久沒有動作，仍不致於進入省電狀態，反之則會進入省電狀態。
| Disable |
關閉VGA Active Monitor功能 |
| Enable |
開啟VGA Active Monitor功能 |
7、Soft-off by PWR-BTTN（關機方式）預設值：Instant-Off.
（直接關機）
| Instant-off |
按一下Soft-off開關便直接關機 |
| Delay 4 Sec. |
需按住Soft-off 開關4秒後才關機 |
8、System After AC
Back（電源回復時的系統狀態）預設值：Soft-Off
| Memory |
視電腦當時狀態而定 |
| Soft-Off |
按”SoftPower Switch”,才能再重新啟動系統 |
| Full-On |
電源回復時,直接重新啟動系統 |
9、Power LED in Suspend（電源指示燈省電模式下的設定）預設值：ON
| BLINKING |
電源指示燈省電模式下的設定為閃爍狀態 |
| ON |
電源指示燈省電模式下的設定為亮燈狀態 |
| OFF/DUAL |
電源指示燈省電模式下的設定為滅燈狀態 |
10、CPUFAN Off In Suspend（暫停模式下CPU風扇停止轉動）預設值：Enabled
| Disable |
不啟動此功能 |
| Enable |
啟動此功能 |
11、PME Event Wakeup
(電源管理事件喚醒功能)預設值：Disabled
| Disabled |
關閉電源管理事件喚醒功能 |
| Enabled |
啟動電源管理事件喚醒功能 |
12、ModemRingOn/WakeOnLan
(數據機開機/網路開機狀態)預設值：Enabled.
| Disabled |
不啟動數據機開機/網路開機功能 |
| Enabled |
啟動數據機開機/網路開機功能 |
13、Resume by Alarm(定時開機)預設值：Disabled.
| Disabled |
不啟動此功能 |
| Enabled |
啟動此功能 |
若啟動定時開機，則可設定以下時間:
| Date ( of Month) Alarm : |
0~31 |
| Time ( hh: mm: ss) Alarm : |
(0~23) : (0~59) : (0~59) |
14、IRQ [3-7,9-15],
NMI（各中斷要求）設定當以上中斷要求發生時，是否要中止PC的省電模式，回復正常工作。預設值：Enabled.
| Disabled |
不予理會，即使有以上中斷發生時，PC仍繼續停在省電狀態中 |
| Enabled |
是的，當有以上中斷發生時，便使PC從省電狀態回到正常工作，以處理相關要求 |
15、Primary IDE 0/1(第一組IDE存取)當主要IDE
0/1裝置有存取動作要求時，是否要取消目前的PC及該IDE的省電狀態。預設值：Disabled.
| Disabled |
不予理會 |
| Enabled |
是的，要使PC恢復正常，以處理相關要求 |
16、Secondary IDE 0/1(第二組IDE存取)預設值：Disabled.
| Disabled |
不予理會 |
| Enabled |
是的，要使PC恢復正常，以處理相關要求 |
17、Floppy Disk（軟碟存取）預設值：Enabled.
| Disabled |
不予理會 |
| Enabled |
是的，要使PC恢復正常，以處理相關要求 |
18、Serial Port（串列埠傳輸）當串列埠有資料傳輸動作要求時，是否要取消PC目前的省電模式。預設值：Enabled
| Disabled |
不予理會 |
| Enabled |
是的，要使PC恢復正常，以處理相關要求 |
19、Parallel Port（並列埠傳輸）預設值：Disabled.
| Disabled |
不予理會 |
| Enabled |
是的，要使PC恢復正常，以處理相關要求 |
九、隨插即用與PCI組態設定
※這個選項只有在使用為”只在C800 ~ DC00的MEM”才會出現。
1、PNP OS Installed（是否安裝即插即用作業系統）作業系統是否支援PnP即插即用功能，如Windows
95。預設值：No.
| Yes |
是的，安裝的OS有支援PnP |
| No |
沒有支援（如MS-DOS） |
2、Resources Controlled
by（系統資源控制）預設值：Manual.
| Manual |
使用者在CMOS SETUP程式中，可自行分配傳統ISA介面的設定 |
| Auto |
由BIOS依PnP規格自動分配 |
3、Reset Configuration
Data（清除組態資料）示BIOS將所有PnP等相關組態清除，以便寫入或恢復部份預設值。預設值：Disabled.
| Disable |
不執行Reset Configuration Data |
| Both |
執行Reset Configuration Data動作 |
| DMI |
啟動DMI功能 |
| ESCD |
啟動ESCD功能 |
4、IRQ (3,4,5,7,9,10,11,12,14,15),
DMA(0,1,3,5,6,7) assigned to（各IRQ/DMA資源由何種介面使用）以上IRQ資源也是以往PC固定在使用的，如COM
1(IRQ 4)、COM 2(IRQ 3)、LPT(IRQ 7)、IDE(IRQ 14,15)，其餘IRQ像5/9/10/11及DMA
0,1,3,5,6,7則由BIOS做為分配給其PnP介面的資源，如VGA卡、音效卡、網路卡....等。預設值： "Legacy
ISA" or "PCI/ISA PnP".
| Legacy ISA |
指定給傳統（Legacy）ISA介面卡使用 |
| PCI/ISA PnP |
指定給PCI或ISA有PnP功能的介面卡使用 |
5、Used MEM base addr
(使用記憶體基底位址)預設值： N/A.
| N/A |
不使用MEM. block |
| C800 ~ DC00 |
選擇MEM. Block起始位址 |
6、Used MEM Length
(使用之記憶體長度)預設值：8K.
7、Assign IRQ For USB
(分配IRQ 給USB使用)預設值：Enabled
| Enabled |
分配IRQ 給USB使用 |
| Disabled |
關閉IRQ 給USB使用 |
十、載入BIOS預設值
BIOS Defaults的設定比較保守，只求儘可能可以開機，以便進入CMOS或DOS底下做一些測試、維修的動作。當您想載入BIOS
預設值時，執行此選項畫面便會出現：「Load BIOS Defaults」，詢問是否載入預設值：
請按＜Y＞、＜Enter＞，即可載入BIOS 預設值。
如果系統出現不穩定的情況，您不妨試試載入BIOS Defaults，看看能否正常。當然了，整個系統的各項效能都會變慢，因為BIOS
Defaults本來就是為了只求能開機所做的預設值。
十一、載入PERFORMANCE預設值
當您想載入BIOS出廠時的預設值時，執行此選項畫面便會出現：「Load PERFORMANCE
Defaults」，詢問是否載入預設值（Defaults）：
請按＜Y＞、＜Enter＞，即可載入出廠時的設定。
Load PERFORMANCE Defaults的使用時機為何呢？好比您修改了許多CMOS設定，最後覺得不太妥當，便可執行此功能，以求系統的穩定度。
十二、整合週邊設定
由於晶片組（CHIPSET）的功能越來越強大，過去要好幾顆晶片或介面卡才能提供的功能，如IDE、COM
1/2、LPT....等，現在大多已整合內建於主機板。
而以往是用Jumpers來調整這些介面佔用的IRQ、I/O Address，現在則從CMOS
SETUP中「INTEGRATED PERIPHERALS」的選項，統一做調整動作。
※當”Keyboard Power On “選擇Multikey 時，此選項才會出現。
1、IDE HDD Block Mode（IDE硬碟區塊傳輸模式）是否要使用IDE硬碟的區塊傳輸模式。基本上目前的硬碟均支援此功能（約120MB以上容量者即已支援）。預設值：Enabled.
| Enabled |
是的，要使用IDE HDD Block Mode |
| Disabled |
不使用 |
2、IDE Primary Master
PIO (for onboard IDE 1st channel).第一組IDE第一台裝置（ Primary Master）使用Master
PIO傳輸模式為何？可選擇的範圍是0/1/2/3/4，而設定的依據是按安裝IDE的規格而定，而基本上本目前的BIOS均可自動測出，故設定Auto由BIOS自動偵測。預設值：Auto.
| Auto |
BIOS自動偵測IDE硬碟所支援最高的傳輸模式 |
| Mode0~4 |
自行設定傳輸模式，設定範圍從0到4 |
3、IDE Primary Slave
PIO (第一組內建IDE Slave之PIO Mode).設值：Auto.
4、IDE
Secondary Master PIO (第二組內建IDE Master之PIO Mode).預設值：Auto.
5、IDE Secondary
Slave PIO (第二組內建IDE Slave之PIO Mode).預設值：Auto.
6、IDE
Primary Master UDMA第一組IDE第一台裝置（Primary Master）是否支援Ultra DMA傳輸模式？可選Auto讓BIOS偵測硬碟是否為Ultra
DMA規格，以決定傳輸方式。預設值：Auto.
| Auto |
BIOS自動偵測IDE硬碟是否支援Ultra DMA |
| Disabled |
關閉Ultra DMA功能 |
7、IDE Primary Slave
UDMA (Primary Slave是否要支援Ultra DMA)預設值：Auto.
8、IDE
Secondary Master UDMA (Secondary Master是否要支援Ultra DMA)預設值：Auto.
9、IDE Secondary Slave
UDMA (Secondary Slave是否要支援Ultra DMA)預設值：Auto.
10、On-Chip
Primary PCI IDE（晶片組內建第一個channel的PCI IDE介面）預設值：Enabled.
| Enabled |
使用晶片組內建第一個channel的PCI IDE介面 |
| Disabled |
不使用 |
11、On-Chip Secondary
PCI IDE（晶片組內建第二個channel的PCI IDE介面）預設值：Enabled.
12、USB
Keyboard Support（支援USB規格鍵盤）預設值：Disabled.
| Enabled |
支援USB規格的鍵盤 |
| Disabled |
不支援USB規格的鍵盤 |
13、Onboard FDD Controller（內建軟碟介面）預設值：Enabled.
| Enabled |
要使用主機板內建的軟碟介面 |
| Disabled |
不使用主機板內建的軟碟介面 |
14、Onboard Serial
Port 1（內建串列埠1介面）預設值：3F8/IRQ4.
| Auto |
由BIOS自動設定 |
| 3F8/IRQ4 |
指定內建串列埠A為COM 1且使用為3F8位址 |
| 2F8/IRQ3 |
指定內建串列埠A為COM 2且使用為2F8位址 |
| 3E8/IRQ4 |
指定內建串列埠A為COM 3且使用為3E8位址 |
| 2E8/IRQ3 |
指定內建串列埠A為COM 4且使用為2E8位址 |
| Disabled |
关閉內建串列埠A |
15、Onboard Serial
Port 2 (內建串列埠2介面）預設值：2F8/IRQ3.
16、Onboard
Parallel port(內建並列埠)預設值：378/IRQ7.
| 378/IRQ7 |
使用並指定內建並列埠位址為378 / IRQ7 |
| 278/IRQ5 |
使用並指定內建並列埠位址為278 / IRQ5 |
| 3BC/IRQ7 |
使用並指定內建並列埠位址為3BC / IRQ7 |
| Disabled |
關閉內建的並列埠 |
17、Parallel Port Mode（並列埠模式）預設值：SPP.
| SPP |
使用一般的並列埠傳輸模式 |
| EPP |
使用EPP（Enhanced Parallel Port）傳輸模式 |
| ECP |
使用ECP（Extended Capabilities Port）傳輸模式 |
| ECP+EPP |
同時支援EPP及ECP模式 |
18、PS/2 Mouse Power
on ( PS/2 滑鼠開機)預設值：Disabled.
| Disabled |
關閉PS/2 滑鼠開機功能 |
| Left Double |
按兩次PS/2滑鼠左鍵開機 |
| Right Double |
按兩次PS/2滑鼠右鍵開機 |
19、Keyboard Power
on (鍵盤開機)預設值：POWER Key.
| Disabled |
關閉鍵盤開機功能 |
| POWER Key |
若是您的鍵盤上有”POWER Key”此鍵,則可以由此鍵開機. |
| Multikey |
可設定開機的組合鍵 |
20、KB Power ON Multikey
(設定鍵盤開機密碼)
當您欲使用鍵盤開機功能,請在輸入密碼時, 務必記得按下ENTER鍵,以完成開機動作.(密碼最多只能輸入5個字元)若您設定之密碼為一個字元時,即不必按ENTER便可完成開機動作.
十三、管理者(Supervisor)/使用者(User)密碼
當您想設定密碼時，請於主畫面下選擇好項目，並按下Enter，畫面中間即出現的方框讓您輸入密碼：
最多可以輸入8個字元，輸入完畢後按下Enter，BIOS會要求再輸入一次，以確定剛剛沒有打錯，若兩次密碼吻合，便將之記錄下來。
如果您想取消密碼，只需在輸入新密碼時，直接按Enter，這時BIOS會顯示「PASSWORD
DISABLED」，也就是關閉密碼功能，那麼下次開機時，就不會再被要求輸入密碼了。
SUPERVISOR 密碼的用途
當您設定了Supervisor密碼時，當如果「BIOS FEATURES SETUP」中的Security
option項目設成SETUP，那麼開機後想進入CMOS SETUP就得輸入Supervisor密碼才能進入。
USER 密碼的用途
當您設定了User密碼時，當如果「BIOS FEATURES SETUP」中的Security
option項目設成SYSTEM，那麼一開機時，必需輸入User或Supervisor密碼才能進入開機程序。當您想進入CMOS
SETUP時，如果輸入的是USER Password，很抱歉，BIOS是不會允許的，因為只有Supervisor可以進入CMOS
SETUP中。
十四、自動偵測IDE硬碟
當您要設定STANDARD CMOS SETUP的HDD為User TYPE時，可利用「IDE
HDD AUTO DETECTION」來測出IDE硬碟的參數規格：
當BIOS偵測出結果時，通常會有三種Mode可供選擇，即Normal、LBA與LARGE，而目前的BIOS多會將LBA擺在第一項，因此只需按Y，即可將參數寫入STANDARD
CMOS中，但記得離開CMOS時要存檔。
十五、離開SETUP並儲存設定結果
若按Y並按下Enter，即可儲存所有設定結果到RTC中的CMOS,離開SetupUtility。若不想儲存，則按N或Esc皆可回到主畫面中。
十六、離開SETUP但不儲存設定結果
若按Y並按下Enter，則離開Setup Utility。若按N或Esc則可回到主畫面中。 |
首页
